¿Qué es exactamente una charola ESD y cómo funciona la protección electrostática?

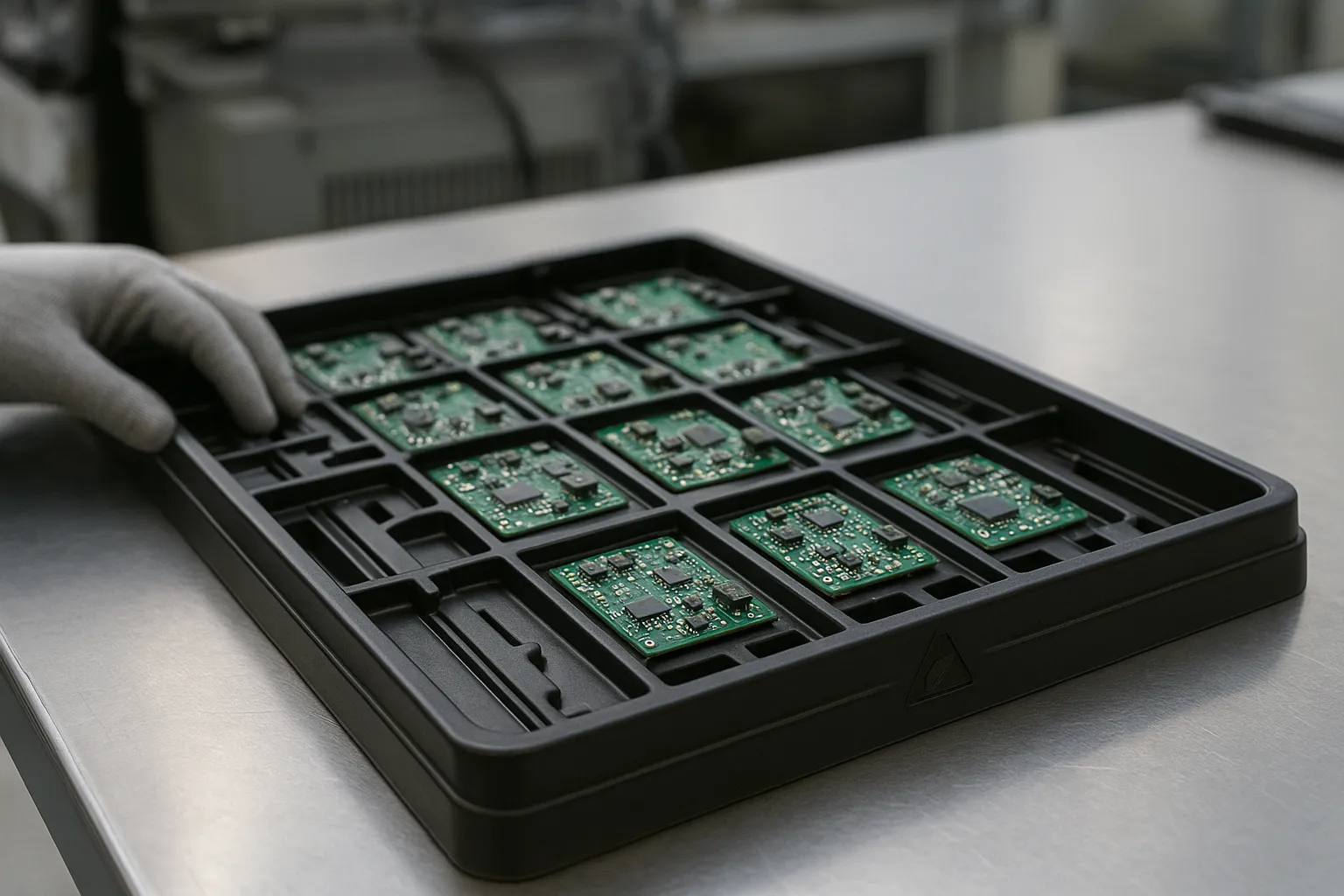

Una charola ESD (Electrostatic Discharge) es un contenedor especializado diseñado para almacenar, transportar y manipular componentes electrónicos sensibles a las descargas electrostáticas. Estos dispositivos están fabricados con materiales conductivos o disipativos que previenen la acumulación de electricidad estática, protegiendo circuitos integrados, semiconductores, tarjetas de circuito impreso y otros elementos electrónicos vulnerables que podrían dañarse con voltajes tan bajos como 100 voltios.

Principio de funcionamiento de la protección ESD

El mecanismo de protección de las charolas ESD se basa en el principio de disipación controlada de cargas electrostáticas. Estas charolas están fabricadas con polímeros conductivos o materiales compuestos que poseen una resistencia eléctrica específica, generalmente entre 10⁴ y 10¹¹ ohmios. Esta propiedad permite que las cargas eléctricas se disipen gradualmente hacia tierra, evitando la descarga súbita que podría destruir componentes sensibles. A diferencia de los materiales aislantes comunes que acumulan carga, o los conductores que la transfieren demasiado rápido, los materiales ESD mantienen un equilibrio perfecto para neutralizar la electricidad estática de forma segura.

Características técnicas del material ESD

Las charolas ESD incorporan aditivos antiestáticos permanentes en su composición molecular, lo que garantiza protección continua sin depender de tratamientos superficiales temporales. Los materiales más utilizados incluyen:

• Polipropileno conductivo: ofrece resistencia química y durabilidad
• Poliestireno disipativo: proporciona rigidez y protección estructural
• ABS modificado: combina resistencia mecánica con propiedades antiestáticas
• Polietileno conductivo: ideal para aplicaciones de alta resistencia

Estas charolas funcionan creando una zona equipotencial alrededor de los componentes electrónicos, donde todos los elementos mantienen el mismo potencial eléctrico. Esto elimina la diferencia de voltaje que causa las descargas electrostáticas dañinas. Además, muchas charolas ESD están diseñadas con compartimentos individuales que evitan el contacto entre componentes, proporcionando una capa adicional de protección física y eléctrica durante el almacenamiento y transporte.

```

5 problemas críticos que las charolas ESD previenen en tu línea de producción electrónica

1. Descargas electrostáticas que dañan componentes sensibles

Las charolas ESD están diseñadas específicamente para disipar cargas electrostáticas que pueden destruir circuitos integrados, transistores y otros componentes electrónicos sensibles. Una descarga de tan solo 100 voltios puede dañar irreversiblemente un chip, aunque el operador no perciba ninguna sensación. Estas charolas crean una barrera protectora que neutraliza las cargas estáticas antes de que alcancen los componentes, evitando pérdidas económicas significativas por productos defectuosos.

2. Contaminación cruzada entre productos

En líneas de producción donde se manejan múltiples referencias de componentes electrónicos, las charolas ESD previenen la mezcla accidental de piezas. Su diseño compartimentado y etiquetable permite mantener la trazabilidad completa de cada lote, evitando errores costosos de ensamblaje y reduciendo el riesgo de utilizar componentes incorrectos en productos finales. Esto es especialmente crítico en industrias como la automotriz, aeroespacial y médica donde los estándares de calidad son extremadamente rigurosos.

3. Daños mecánicos durante el transporte y almacenamiento

Las charolas ESD no solo protegen contra descargas electrostáticas, sino que también proporcionan protección física contra impactos, vibraciones y compresión. Sus cavidades diseñadas a medida mantienen los componentes seguros en su posición, evitando que se golpeen entre sí durante el transporte interno o entre instalaciones. Esta doble función de protección reduce significativamente las tasas de rechazo y garantiza que los componentes lleguen a la estación de trabajo en condiciones óptimas.

4. Pérdidas de productividad por paros no programados

Cuando los componentes electrónicos fallan debido a descargas electrostáticas o daños físicos, las líneas de producción deben detenerse para identificar y reemplazar las piezas defectuosas. Las charolas ESD minimizan estos paros no programados al mantener la integridad de los componentes desde su recepción hasta su instalación final. Esto se traduce en mayor eficiencia operativa, cumplimiento de plazos de entrega y mejor aprovechamiento de los recursos humanos y técnicos.

5. Costos ocultos por fallas en campo

El problema más crítico que previenen las charolas ESD son las fallas latentes que no se detectan durante el proceso de manufactura pero que aparecen cuando el producto ya está en manos del cliente final. Una descarga electrostática puede debilitar un componente sin destruirlo completamente, causando que falle semanas o meses después. Estos defectos generan reclamaciones de garantía, devoluciones costosas y daño a la reputación de la marca, problemas mucho más caros que la inversión inicial en sistemas de protección ESD adecuados.

```html

Diferencias entre charolas ESD, antiestáticas y conductivas: ¿cuál necesita tu proceso?

En la industria electrónica y de manufactura, es fundamental comprender las diferencias entre los tres tipos principales de charolas para el control de descargas electrostáticas. Las charolas antiestáticas tienen una resistencia superficial de 10¹¹ a 10¹² ohmios y están diseñadas para evitar la generación de cargas estáticas, pero no las disipan activamente. Por su parte, las charolas conductivas presentan una resistencia menor a 10⁵ ohmios, permitiendo una disipación rápida de la electricidad estática. Finalmente, las charolas ESD (disipadoras estáticas) se encuentran en un punto intermedio con resistencias entre 10⁵ y 10¹¹ ohmios, ofreciendo una disipación controlada y segura.

¿Cómo elegir la charola adecuada para tu aplicación?

La selección correcta depende principalmente del nivel de sensibilidad de los componentes que manipulas. Para componentes altamente sensibles como circuitos integrados, microprocesadores y dispositivos semiconductores, las charolas ESD son la opción más recomendada, ya que disipan las cargas de manera controlada sin generar descargas súbitas. Las charolas conductivas son ideales para entornos donde se requiere una disipación inmediata, aunque deben usarse con precaución en componentes extremadamente delicados.

Las charolas antiestáticas resultan apropiadas para productos terminados o componentes menos sensibles que simplemente necesitan protección contra la acumulación de cargas estáticas. Es importante considerar que utilizar el tipo incorrecto de charola puede resultar en daños costosos: una charola demasiado conductiva podría causar descargas repentinas, mientras que una con resistencia muy alta no ofrecería la protección necesaria para componentes críticos.

Principales características comparativas

• Charolas antiestáticas: Previenen generación de estática, ideales para almacenamiento general y productos menos sensibles
• Charolas ESD: Disipación controlada, perfectas para componentes electrónicos sensibles y áreas EPA certificadas
• Charolas conductivas: Disipación rápida, recomendadas para ambientes de alta exigencia con conexión a tierra adecuada

```

Cómo calcular el ROI real de implementar charolas ESD en tu manufactura

Calcular el retorno de inversión (ROI) de las charolas ESD requiere considerar tanto los costos directos como los beneficios tangibles e intangibles. La fórmula básica parte de: ROI = (Beneficios totales - Inversión inicial) / Inversión inicial × 100. En el lado de la inversión, debes incluir el costo de las charolas, racks de almacenamiento, capacitación del personal y cualquier modificación en las estaciones de trabajo. Para una operación promedio, la inversión inicial puede oscilar entre $15,000 y $50,000 USD dependiendo del volumen de producción.

Los beneficios cuantificables incluyen la reducción de productos defectuosos por descargas electrostáticas, que en la industria electrónica representa entre 8-33% de fallas. Si tu manufactura produce 10,000 unidades mensuales con un valor promedio de $50 USD y experimentas un 10% de merma por ESD, estás perdiendo $50,000 mensuales. Al implementar charolas ESD y reducir esta merma al 2%, generas un ahorro de $40,000 mensuales, recuperando la inversión en el primer o segundo mes de operación.

Factores adicionales para el cálculo del ROI

• Reducción de reclamaciones y devoluciones: Los fallos por ESD en campo pueden costar 10-100 veces más que detectarlos en producción
• Mejora en tiempos de ciclo: Las charolas ESD optimizan el flujo de trabajo, reduciendo tiempos de manipulación entre 15-25%
• Durabilidad del equipo: Las charolas de calidad tienen vida útil de 5-10 años versus contenedores convencionales que requieren reemplazo anual
• Cumplimiento normativo: Evitar multas o pérdida de certificaciones (IPC, ANSI/ESD S20.20) que pueden superar los $100,000 USD

Para un cálculo preciso del ROI, documenta durante 30-60 días las tasas de rechazo actuales, costos de retrabajo, tiempos de manipulación y cualquier incidente relacionado con ESD. Después de implementar las charolas ESD, mide los mismos indicadores durante un período similar. La mayoría de las manufacturas electrónicas reportan un ROI positivo entre 3-6 meses, con ahorros anuales que superan 300-500% la inversión inicial cuando se consideran todos los factores de protección y eficiencia operativa.

Criterios técnicos para seleccionar charolas ESD según tu tipo de componente electrónico

La selección adecuada de charolas ESD requiere evaluar las características específicas de los componentes electrónicos que se manipularán. Para dispositivos sensibles como circuitos integrados (ICs), microprocesadores y módulos de memoria, es fundamental utilizar charolas con resistencia superficial entre 10^4 y 10^11 ohmios, que garanticen una disipación controlada de cargas estáticas. Los componentes SMD (Surface Mount Device) necesitan charolas con compartimentos precisos y dimensiones exactas que eviten movimientos durante el transporte, mientras que los componentes through-hole pueden requerir diseños con mayor profundidad.

Factores dimensionales y de diseño

El tamaño y geometría del componente determinan directamente el tipo de charola ESD necesaria. Las charolas para BGAs (Ball Grid Arrays) y QFNs (Quad Flat No-leads) deben contar con cavidades individuales que protejan los contactos inferiores, evitando cualquier presión que pueda dañar las esferas de soldadura. Para componentes con pines expuestos como QFPs (Quad Flat Packages), se requieren diseños con canales específicos que mantengan los terminales separados y protegidos de deformaciones.

Propiedades del material según sensibilidad

Los componentes clasificados como Clase 0 (menos de 50V de sensibilidad) necesitan charolas fabricadas con materiales conductivos de alta calidad, generalmente polipropileno o poliestireno con aditivos permanentes antiestáticos. Para dispositivos de Clase 1 y 2, pueden emplearse charolas disipadoras estáticas con menor conductividad. Es crucial verificar que el material no genere outgassing o contaminación química que pueda afectar componentes sensibles como sensores ópticos o MEMS (Sistemas Microelectromecánicos).

El nivel de protección mecánica también varía según el tipo de componente. Los dispositivos ópticos y LEDs requieren charolas con diseños que minimicen la exposición a luz y partículas, mientras que los conectores y componentes de potencia necesitan estructuras más robustas con mayor espesor de pared. La selección debe considerar además la compatibilidad con procesos automatizados de pick-and-place, asegurando que las dimensiones cumplan con estándares JEDEC para facilitar la integración en líneas de producción.
